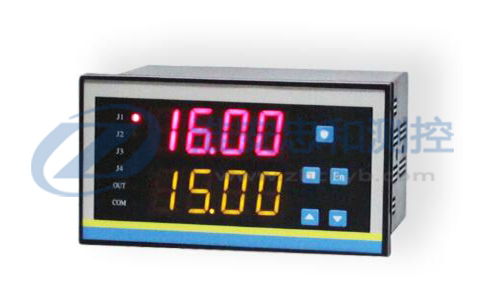

頻率計/轉速表

●頻率計/轉速表適用范圍
         ZH-203系列頻率計/轉速表適用于轉速、線速、頻率測量，采用微處理器進行控制運算，可自由地將輸入頻率進行寬范圍的標度轉換（如轉換為轉速、線速度等）。
●頻率計/轉速表功能特點
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能要求
具有自校準、人工校準和對傳感器修正的功能
完善的網絡通訊功能，與各種帶串行輸入/輸出的設備進行雙向通訊，組成網絡控制系統
●頻率計/轉速表主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
顯示方式：雙排四位LED數碼管顯示或單排六位LED數碼管顯示
采樣周期：0.2S
輸入信號：模擬量1～5V或4～20mA二線制脈沖，TTL脈沖，NPN、PNP型電壓脈沖
測量范圍：0.1～9999HZ
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
● 頻率計/轉速表型號說明

型譜									說明
ZH-203									智能頻率計、轉速表、線速表
外型尺寸		A							橫式160×80×125mm（雙排四位ＬＥＤ顯示）
		A/L							橫式160×80×125mm（單排六位ＬＥＤ顯示）
		A/S							豎式80×160×125mm
		B							方式96×96×110mm
		C							橫式96×48×110mm
		C/S							豎式48×96×110mm
		D							方式72×72×110mm
	F								方式48×48×110mm
報警點數			B□						B0無報警輸出；B1-B2，1-2點報警
變送輸出				X1					4-20mA輸出
				X2					0-10mA輸出
				X3					1-5V輸出
				X4					0-5V輸出
通訊輸出					P				微型打印機
					R				串行通訊RS232
					S				串行通訊RS485
變送器配電電源									220VAC供電
						V12			帶DC12V饋電輸出
						V24			帶DC24V饋電輸出
供電電源									開關量
									220VAC供電
							W		DC24V供電
輸入信號								Ｍ1	ＮＰＮ型脈沖
								Ｍ2	ＰＮＰ型脈沖
								Ｍ3	ＴＴＬ型脈沖
								Ｍ4	模擬量1～5V或4～20mA二線制脈沖
								Ｍ5	mV信號(適用于磁電式接近開關)

型號舉例：ZH-203CB2X1V24M3
ZH-203系列智能頻率計，TTL脈沖信號輸入，外形尺寸96×48×110mm，2個繼電器報警控制輸出，帶4～20mA變送輸出，帶DC24V饋電輸出，供電電源220VAC
