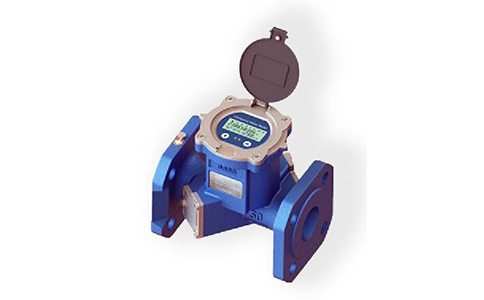

單/雙聲道超聲波水表

    T3-1系列單/雙聲道超聲波水表采用超聲波測流技術，具有較大的量程比，解決了傳統水表空轉、小流量不計量的問題。廣泛應用于城市供水管道，分戶用水量總表、水資源取水監測，同時亦適用于多種工業現場。超聲波水表在結構上采用了部件IP68化方案，即每一個部件都是IP68保護等級的。儀表腔體即使進水也能保證長期工作。
特點：
1、流體分層雙聲道測量（DN15~DN40為單聲道、DN50~DN300為雙聲道），計量準確
2、9位數字顯示累積流量，同屏4位數字顯示瞬時流量
3、小于0.01m/s始動流速
4、安裝無需直管段，適用于更多的場合安裝
5、可靠性設計，沒有活動部件
6、兩路隔離的脈沖信號/上下限越限輸出，脈沖當量和脈沖寬度可編程
7、兩線制4-20mA輸出功能可選
8、內置3.6V鋰電池，6年以上電池壽命
9、具有空管或長期流體靜止?fàn)顟B(tài)下自動省電功能
10、IP68防護等級，完全灌封機芯，即使進水也能長期正常工作
11、年月日累計記錄
12、標準RS485接口
13、紅外線通訊接口，支持CJ-188通訊協議
14、支持標準MODBUS、M-BUS、HART通訊協議
15、具有TTL電平的脈沖輸出及USART接口，方便連接其他低功耗設備
16、具有雙路PT1000溫度測量功能，能夠?qū)崿F(xiàn)熱量計量
17、多種單位制定制，包括m³/h、GPM、L/m
性能參數：

項    目	參  數
儀表等級	二級
測量范圍	水、污水、海水（其他液體需定制），并且充滿管道
測量介質溫度	0.1-30℃
工作環境	溫度：-10~45℃；濕度≤100%（RH）
承受壓力	1.6MPa/2.5MPa可選
結構形式	一體式
上游流場敏感度等級	U3
下游流場敏感度等級	D0
氣候和機械環境安全等級	C級
電磁兼容性等級	E2級
通信接口	RS485/USART/紅外
輸出信號	兩路隔離OCT或TTL脈沖輸出/一路4-20mA模擬輸出
供電電源	內置鋰電池(3.6V)/DC5V直流電源/DC24V
防護等級	IP68
本地顯示	雙行顯示包括9位累計量，4位瞬時流量,以及狀態提示符及單位
數據存儲	采用EEPROM/FLASH存儲數據
測流周期	測量狀態：1次/秒（也可設定為2~4次/秒）；檢定狀態：4次/秒
電池壽命	電池壽命6年

流量范圍：

公稱直徑 （mm)	量程比 R	流         量 （m³/h）
		始動流量	最小流量Q1	分界流量Q2	常用流量Q3	過載流量Q4
DN15	200	0.003	0.0125	0.020	2.500	3.125
DN20	200	0.0035	0.016	0.026	3.200	4.000
DN25	200	0.007	0.020	0.032	4.000	5.000
DN32	200	0.010	0.032	0.050	6.300	7.875
DN40	200	0.015	0.100	0.160	20.000	25.000
DN50	100	0.030	0.400	0.640	40.000	50.000
DN65	100	0.059	0.630	1.008	63.000	78.750
DN80	100	0.064	1.000	1.600	100.000	125.000
DN100	100	0.094	1.600	2.560	160.000	200.000
DN125	100	0.120	2.000	3.200	200.000	250.000
DN150	100	0.270	2.500	4.000	250.000	312.500
DN200	100	0.315	4.000	6.400	400.000	500.000
DN250	100	0.508	4.000	6.400	400.000	500.000
DN300	100	0.770	6.300	10.080	630.000	787.500

產品選型：
T3-1-①-②-③-④-⑤

代號	選項	內容	備注
①	口徑	DN15~DN40-采用單聲道  DN50~DN300-采用雙聲道	請選擇所需的口徑
②	材質	球墨鑄鐵（DN50~DN150） 焊接碳鋼(DN200~DN300) 銅（DN15~DN40） 不銹鋼（定制）	請根據口徑選擇
③	通訊接口	無 RS485 M-BUS	標配1
④	輸出信號/外接電源	無 DC5V 兩線制4~20mA（可作為DC24V供電） OCT1(集電極開路輸出1) OCT2(集電極開路輸出2) C1（TTL電平脈沖輸出1） C2（TTL電平脈沖輸出2）	標配1
⑤	無線抄表	無 RF無線通信模塊（研發中） GSM無線通信模塊（研發中）	選擇此項則不能選擇通訊接口和輸出信號
